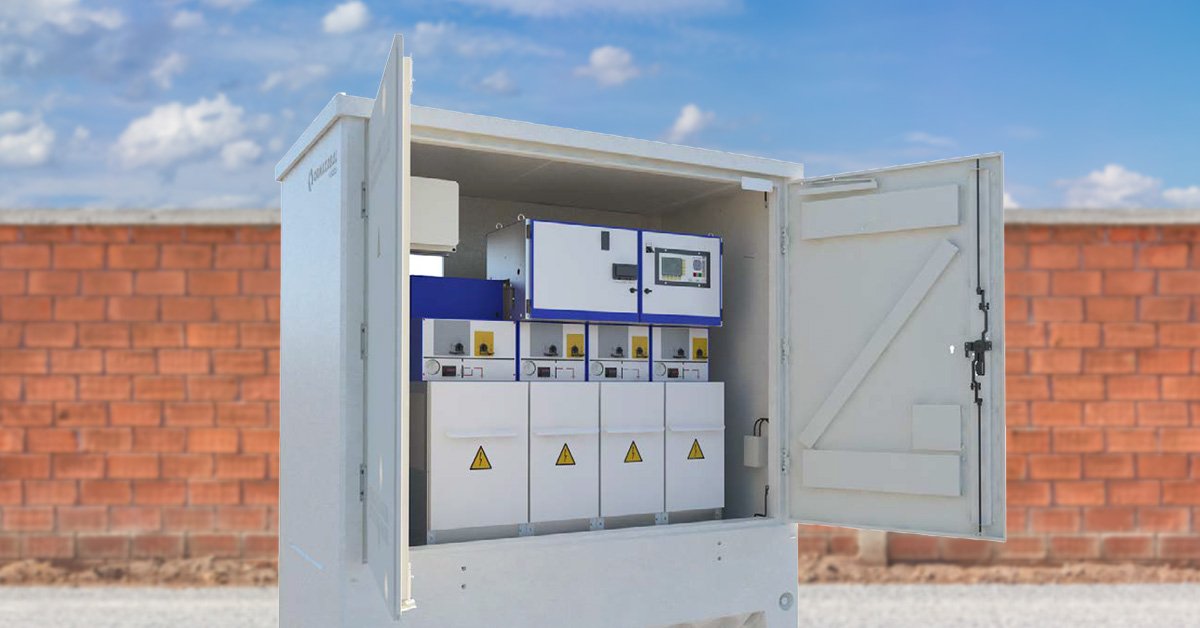

Câmara de manobra: por que ela é importante na média tensão

O que é uma câmara de manobra?

A câmara de manobra é um compartimento técnico onde são instalados os equipamentos responsáveis por comandar, proteger, seccionar ou comutar circuitos elétricos em redes de média tensão, geralmente entre 1 kV e 36 kV. Ela abriga dispositivos como:

O termo “câmara” refere-se ao espaço fechado e protegido onde esses equipamentos são instalados. Já “manobra” diz respeito às operações elétricas realizadas ali — como ligar, desligar, comutar ou isolar partes do sistema.

Para que serve a câmara de manobra?

A principal função da câmara de manobra é garantir a continuidade e a segurança da distribuição de energia elétrica, mesmo em situações de falha ou manutenção. Em outras palavras, ela permite que os operadores controlem o fluxo de energia, isolando áreas específicas, protegendo equipamentos e garantindo o funcionamento seguro da rede elétrica.

Além disso, ela facilita a realização de manutenções programadas e evita que uma falha pontual cause interrupções em toda a instalação.

Onde é usada?

A câmara de manobra é um item essencial em diversos tipos de empreendimentos e instalações que operam com média tensão. Ela é comumente encontrada em:

Tipos mais comuns de câmaras de manobra

Existem diferentes tipos de câmaras de manobra, e a escolha depende do ambiente, da aplicação e do nível de proteção necessário. Os principais tipos são:

Geralmente construída em alvenaria ou concreto, instalada abaixo do solo com acesso por tampas. É comum em redes urbanas subterrâneas. Embora funcione bem, requer maior cuidado com ventilação e proteção contra umidade.

Esse é o modelo mais moderno, compacto e seguro. Também conhecido como cubículo blindado, é fabricado em chapa metálica e possui compartimentos internos separados para cada função (manobra, proteção, medição etc.).

O grande diferencial é a blindagem total contra contatos acidentais e arcos elétricos, o que aumenta significativamente a segurança operacional. Além disso, oferece maior durabilidade, menor necessidade de manutenção e instalação mais rápida. É a escolha ideal para ambientes industriais, centros comerciais e locais onde a segurança é prioridade.

Qual a relação entre a câmara de manobra e os terminais desconectáveis?

Um item fundamental no funcionamento seguro da câmara de manobra são os terminais desconectáveis de média tensão. Eles são responsáveis por fazer a ligação dos cabos de energia aos equipamentos da câmara, como transformadores, chaves e disjuntores, de forma modular, segura e plugável.

Diferente dos terminais convencionais, os terminais desconectáveis permitem que a conexão elétrica seja feita e desfeita com facilidade, sem a necessidade de desmontar ou acessar diretamente partes energizadas. Eles são geralmente do tipo “cotovelo” (elbow) e se encaixam nas buchas dos equipamentos com isolamento total.

Dentro de uma câmara metálica blindada, por exemplo, os terminais desconectáveis são a melhor solução para conectar cabos com rapidez e segurança, facilitando manutenções, trocas e manobras sem comprometer a integridade da instalação.

A Trifásica Elétrica tem a solução ideal para sua instalação

Se você está projetando ou modernizando uma instalação elétrica de média tensão e busca soluções confiáveis para câmaras de manobra, a Trifásica Elétrica tem o que você precisa. Trabalhamos com uma linha completa de terminais desconectáveis de média tensão, ideais para uso em cubículos blindados e outras configurações de câmaras de manobra.
