Do componente ao projeto da sua cabine primária.

Cabine primária é o conjunto de entrada de energia em média tensão de uma unidade consumidora. É o ponto onde o ramal da concessionária, tipicamente em 13,8 kV, 23 kV ou 34,5 kV, chega à instalação e é medido, protegido e seccionado antes de o transformador rebaixar a tensão para os quadros de baixa tensão. Ela reúne terminação, para-raio, medição, chave seccionadora, disjuntor ou fusível, relé de proteção, transformador e aterramento, normalmente abrigados em cubículo blindado ou em câmara de alvenaria.

A regra geral da Resolução Normativa ANEEL nº 1.000/2021 usa a carga instalada como corte: até 75 kW o atendimento é em tensão secundária, ou seja, baixa tensão, e não há cabine primária. Acima de 75 kW e até 2.500 kW o atendimento passa a ser em tensão primária de distribuição, que é a faixa da cabine primária. Acima de 2.500 kW o fornecimento migra para tensão de subtransmissão ou alta tensão e o projeto deixa de ser uma cabine primária. A norma técnica da sua distribuidora pode ser mais restritiva que a regra geral, então vale conferir a NT antes de fechar o projeto.

A cabine primária fica antes do transformador e trabalha em média tensão: recebe o ramal da concessionária, mede, protege e secciona. A cabine secundária fica depois do transformador e trabalha em baixa tensão: distribui os circuitos internos da instalação. Uma é a entrada de energia, a outra é a distribuição interna, e elas usam equipamentos completamente diferentes.

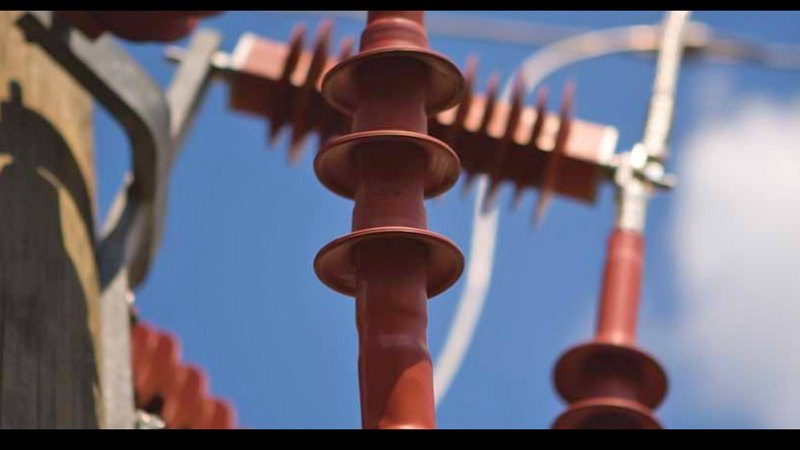

Toda cabine primária é uma subestação de consumidor, mas nem toda subestação é cabine primária. Subestação é o termo amplo e inclui as instalações da concessionária, de transmissão e as elevadoras de geração. Cabine primária é o nome usado no Brasil para a subestação de entrada do consumidor em média tensão, dentro da própria planta ou prédio.

São sete blocos: entrada e proteção contra surto, com terminação, para-raio e cabo de média tensão; medição, com transformadores de corrente e de potencial; manobra, com chave seccionadora e intertravamento; proteção, com disjuntor de média tensão ou fusível limitador e o relé que comanda a abertura; o abrigo do conjunto, que é o cubículo blindado ou a câmara de alvenaria; transformação, com o transformador de potência a seco ou a óleo; e aterramento e segurança, com malha, conjunto de aterramento temporário e EPI.

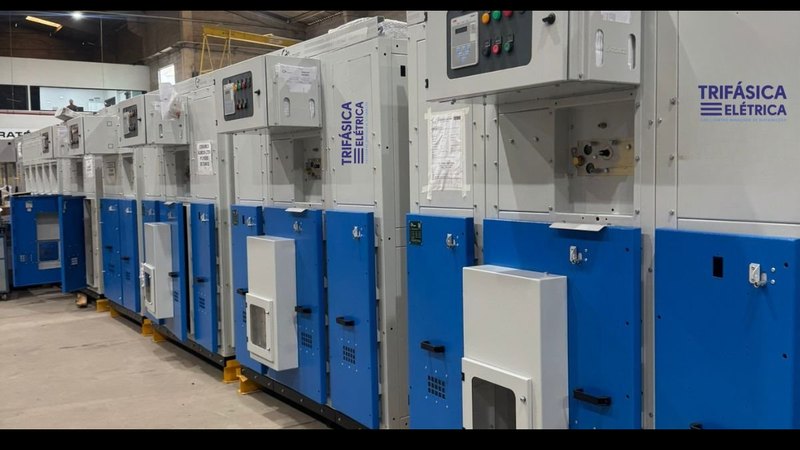

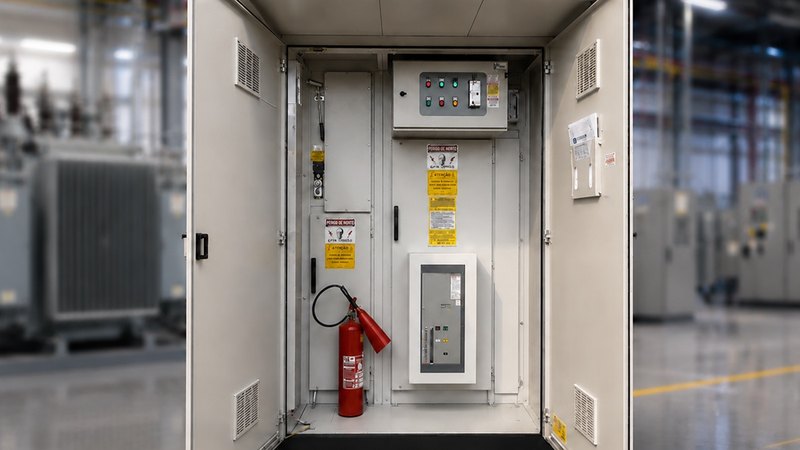

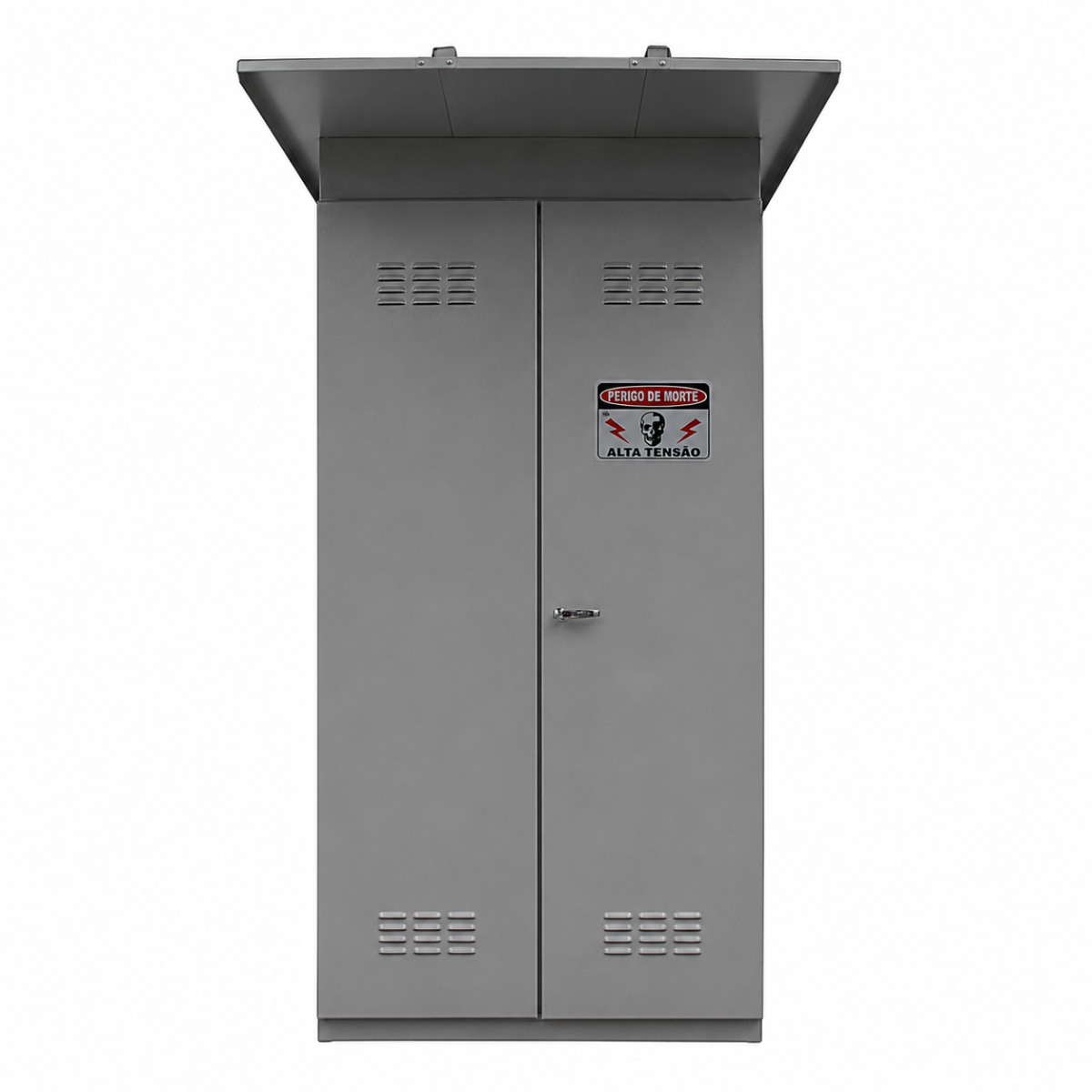

A blindada é montada em fábrica em cubículos metálicos compartimentados, conforme a IEC 62271-200. Ocupa menos área, tem grau de proteção definido, prazo previsível e obra civil reduzida. A de alvenaria é construída no local, tem custo de material menor e espaço interno maior para manutenção, mas exige obra, área disponível e projeto arquitetônico. Onde a área é cara ou o prazo é curto, a blindada costuma vencer; onde já existe a câmara construída, o retrofit dos equipamentos internos costuma ser o caminho.

Sim. A manutenção preventiva e corretiva é atendida em conjunto com a nossa rede de parceiros instaladores: a Trifásica Elétrica especifica e fornece o material da intervenção e acompanha tecnicamente, e o parceiro que atende a sua região executa. Se você já tem quem execute e falta apenas a peça, resolvemos só o fornecimento: relé, transformador de corrente e de potencial, fusível, terminação, para-raio, disjuntor, conjunto de aterramento temporário e EPI.

Trabalhamos com grupos parceiros que operam com locação de equipamento de média tensão, do mesmo jeito que fazemos com manutenção e instalação. Descreva para a nossa equipe o equipamento, o prazo e o local, que colocamos você em contato com quem atende a sua região.

A instalação segue a ABNT NBR 14039, que cobre instalações elétricas de média tensão de 1,0 kV a 36,2 kV. O cubículo blindado segue a ABNT NBR IEC 62271-200. O disjuntor segue a ABNT NBR IEC 62271-100. O transformador de potência segue a ABNT NBR 5356. Os serviços seguem a NR-10, e as condições de fornecimento seguem a REN ANEEL nº 1.000/2021 mais a norma técnica da distribuidora local.

Não existe preço de tabela, e desconfie de quem der um número antes de ver o unifilar. O valor varia com a classe de tensão, a potência do transformador, o arranjo de medição e proteção exigido pela distribuidora, se o conjunto vai em cubículo blindado ou em câmara de alvenaria, e a quantidade de cubículos. O que dá para adiantar é a lista de materiais: com tensão de fornecimento, potência do transformador e o unifilar em mãos, a cotação sai fechada na primeira rodada.
