O que é

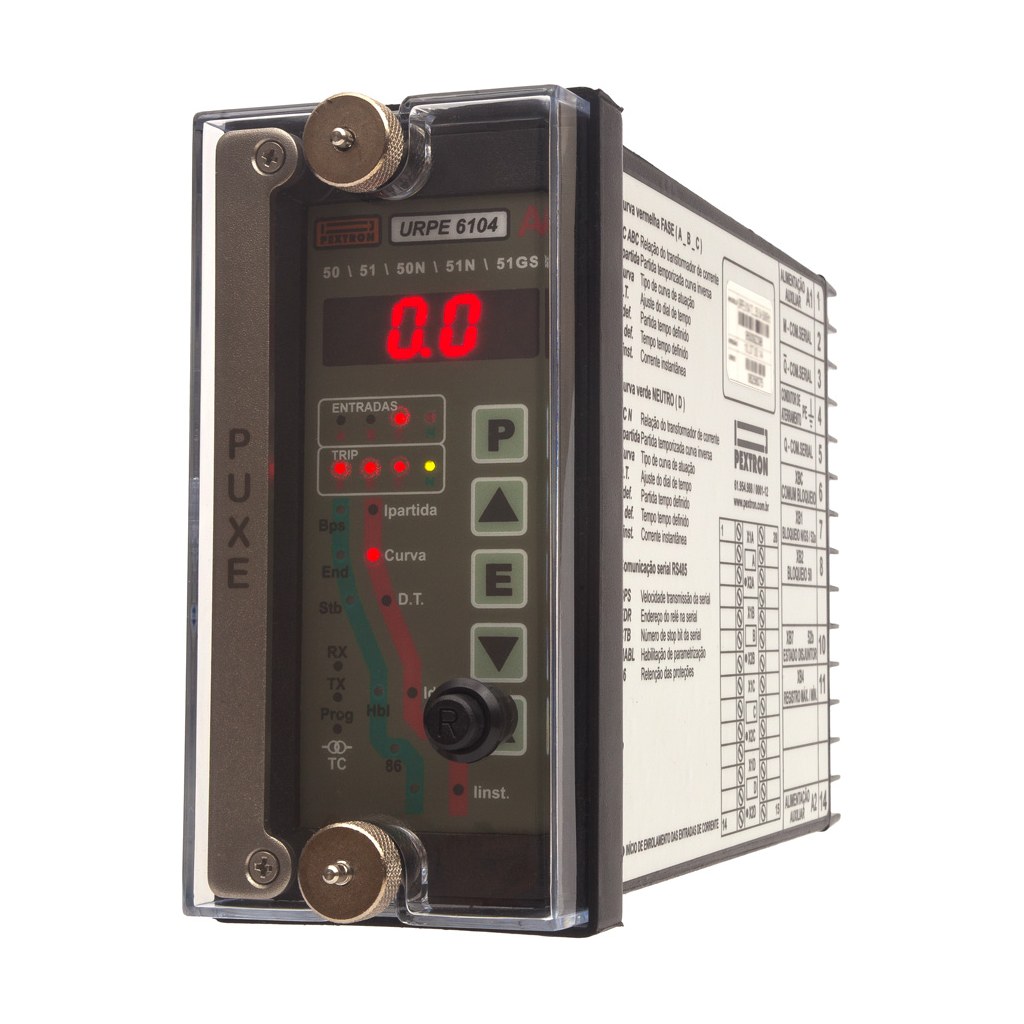

Relé de sobrecorrente Pextron URPE 6104, padronizado para proteção e controle de cabine primária. Funções ANSI 50/51 (fase), 50N/51N (neutro) e 51GS (fuga à terra).
Esta versão
Alimentação auxiliar de 72 a 250 Vca/Vcc. O mesmo relé existe com alimentação de 20 a 80 Vca/Vcc; escolha pela tensão de comando do painel.
Recursos
- 5 entradas lógicas isoladas
- 3 saídas a relé (2 TRIP + autocheck)
- Comunicação RS485 com protocolo Modbus RTU
- Bloqueio do instantâneo de fase por detecção de inrush (2ª harmônica)
Especificaciones técnicas
- Tipo
- Relé de sobrecorrente para cabine primária
- Funções (ANSI)
- 50/51, 50N/51N, 51GS
- Alimentação auxiliar
- 72 a 250 Vca/Vcc
- Entradas lógicas
- 5
- Saídas
- 3 relés (2 TRIP + autocheck)
- Comunicação
- RS485, Modbus RTU
Preguntas frecuentes
Qual a diferença para a versão 20-80?+
Só a faixa da alimentação auxiliar: esta é de 72 a 250 Vca/Vcc.
Tem comunicação?+
Sim, RS485 com Modbus RTU.
