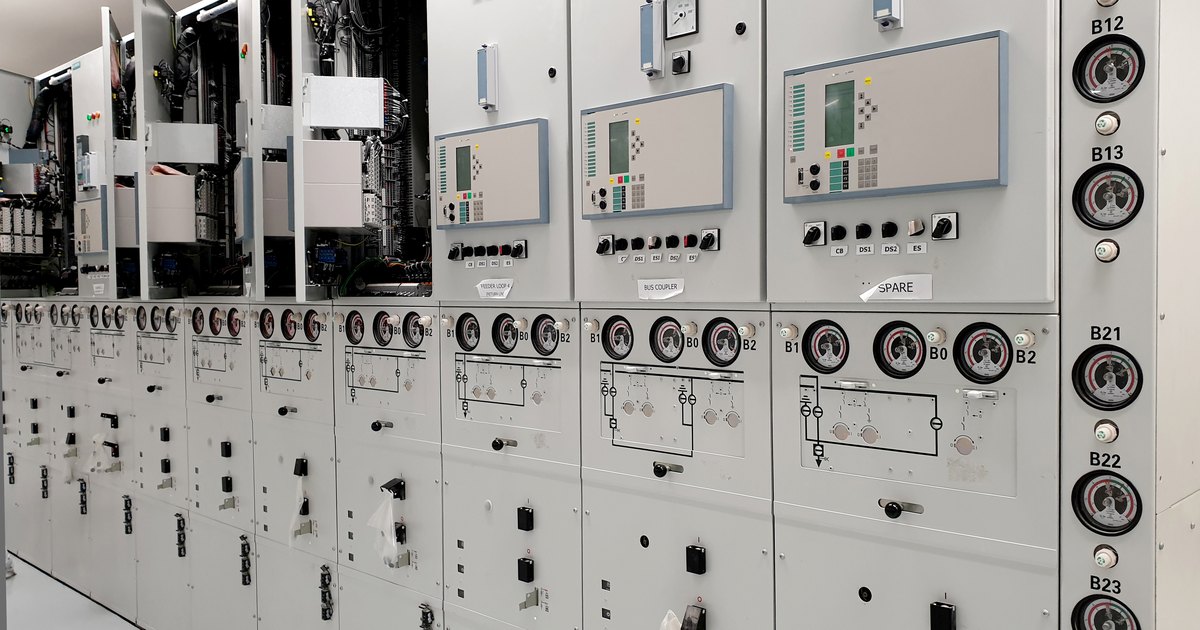

Cubículo blindado: classes da IEC 62271-200 e como escolher

A norma IEC 62271-200, adotada no Brasil como ABNT NBR IEC 62271-200, trata dos conjuntos de manobra em invólucro metálico para tensões acima de 1 kV até 52 kV. Ela classifica o cubículo em três eixos que aparecem juntos na plaqueta: continuidade de serviço (LSC1, LSC2A ou LSC2B), classe de compartimentação (PM ou PI) e classificação de arco interno (IAC). Escolher cubículo é escolher esses três parâmetros, e não escolher marca.

O que a IEC 62271-200 classifica?

A edição em vigor é a IEC 62271-200:2021, com Emenda 1 publicada em 2024. Ela define, entre outras coisas, como o fabricante deve declarar o comportamento do conjunto em duas situações que interessam a quem opera: manutenção com parte da instalação energizada e falta interna com formação de arco.

A declaração completa costuma sair no formato IAC AFLR 25 kA 1 s, LSC2B, PM. Cada bloco responde a uma pergunta diferente, e é isso que este artigo destrincha. Se o que você procura são os tipos construtivos de cabine, o assunto está em cubículo blindado: quais os tipos existentes.

O que significam LSC1, LSC2A e LSC2B?

LSC significa perda de continuidade de serviço. A categoria responde a uma pergunta prática: para abrir um compartimento e trabalhar nele, quanto do resto precisa ser desligado?

• LSC1: menor continuidade. Além da unidade funcional aberta, pelo menos outra precisa ser desenergizada. É o caso típico de conjuntos sem partições entre unidades funcionais.
• LSC2A: as demais unidades funcionais continuam em operação, mas a unidade que teve o compartimento aberto sai de serviço por inteiro.
• LSC2B: mesmo dentro da unidade funcional aberta, os outros compartimentos podem permanecer energizados. Na prática é a categoria que permite manter o compartimento de cabos vivo enquanto se trabalha no compartimento do disjuntor.

A escolha aqui é de operação, não de engenharia elétrica. Planta que não pode parar, hospital, data center e processo contínuo pagam a diferença de LSC2B com folga na primeira manutenção. Instalação que tem janela de parada programada raramente precisa dela.

PM ou PI: o que diz a classe de compartimentação?

A classe de compartimentação descreve o material das partições e obturadores entre compartimentos. PM indica partições metálicas. PI indica partições de material isolante.

O ponto de atenção é que a classe de compartimentação e a categoria LSC andam juntas na leitura. Uma categoria de continuidade alta perde sentido se as partições não sustentarem a separação prometida durante a manutenção. Ler os dois campos separados, sem cruzar, é um erro comum em análise de proposta.

Como ler a classificação de arco interno?

IAC quer dizer conjunto classificado quanto ao arco interno. É um atributo verificado por ensaio de tipo, e só pode ser declarado quando o conjunto atende a todos os critérios de proteção de pessoas previstos na norma.

A sigla combina três informações:

• Tipo de acessibilidade: A para acesso restrito a pessoal autorizado, B para acesso do público em geral. A norma prevê ainda situação de acesso restrito pela própria instalação.
• Lados ensaiados: F frente, L lateral, R traseira. AFLR significa ensaio nas três faces acessíveis.
• Corrente e duração: o valor de corrente de arco e o tempo suportado, por exemplo 25 kA por 1 s.

Duas armadilhas de leitura. A primeira: IAC A ou IAC AF não diz que a traseira é segura, diz que a traseira não foi ensaiada. A segunda: a corrente e o tempo declarados precisam ser compatíveis com o curto-circuito real da sua instalação e com o tempo de atuação da proteção a montante. Cubículo classificado para 25 kA em 1 s instalado em barramento com curto maior que isso está classificado, e ainda assim subdimensionado.

Blindado ou alvenaria: comparação honesta

O cubículo blindado ganha em espaço ocupado, prazo de montagem, padronização de manutenção e, principalmente, em proteção de pessoas, porque o comportamento em arco interno é ensaiado e declarado. A cabine de alvenaria costuma ganhar em custo inicial e em flexibilidade de arranjo quando o espaço já existe e é generoso.

A conta que muda a decisão não é a do investimento inicial, é a do custo de parada. Quem não consegue estimar quanto custa uma hora de planta parada normalmente decide pelo preço da proposta, e descobre o erro na primeira manutenção que exige desligamento geral. Para o comparativo de tipos de cabine, o material está no guia de escolha de cabine primária.

O que a saída do SF6 muda no cubículo?

Soluções sem gases fluorados tendem a ocupar mais volume que o equivalente compacto isolado a gás, o que impacta layout de sala elétrica, infraestrutura civil e ventilação. Isso vale tanto para projeto novo quanto para substituição de um conjunto existente, e é um dado de obra, não de catálogo.

O que não muda é a régua: conjuntos isolados com alternativas ao SF6 continuam tendo de atender à ABNT NBR IEC 62271-200, com os mesmos ensaios de tipo. A observação é de Nunziante Graziano, engenheiro eletricista e CEO do Grupo Gimi, em artigo de O Setor Elétrico. A decisão de tecnologia do disjuntor que vai dentro está em vácuo ou SF6: guia de decisão para retrofit.

Checklist para especificar um cubículo

• Tensão nominal e tensão suportável nominal compatíveis com a rede da concessionária.
• Corrente nominal do barramento e das derivações.
• Corrente de curta duração admissível e tempo, conferidos contra o estudo de curto-circuito.
• Categoria LSC decidida a partir da tolerância real da operação a desligamento.
• Classe de compartimentação coerente com a categoria LSC escolhida.
• IAC com os lados que serão de fato acessíveis na sala, e com corrente e tempo compatíveis com a proteção instalada.
• Espaço livre para exaustão de gases do arco, quando aplicável, e altura útil da sala.
• Requisitos da concessionária local, que se sobrepõem ao catálogo do fabricante.

Onde a Trifásica entra

No nosso catálogo, 7 cubículos blindados trazem a referência à IEC 62271-200 na ficha técnica, dentro de um conjunto de 177 itens que declaram conformidade com a NBR 14039 (levantamento no nosso catálogo em 3 de setembro de 2026). A informação fica visível na página do produto justamente para que o projetista cruze norma, tensão e corrente antes de pedir cotação.

Quando o arranjo ainda não está fechado, nossa engenharia participa da definição junto com o projetista. É mais barato discutir categoria LSC no papel do que descobrir na manutenção que a instalação inteira precisa parar para trocar um cabo.

Limites deste texto

Este artigo explica como ler a classificação, e não substitui o texto da norma nem o estudo de curto-circuito da instalação. Os valores de corrente e tempo de arco interno, a categoria LSC adequada e a classe de compartimentação dependem do projeto específico e da responsabilidade técnica de quem o assina.
