Guia prático para instalações de média tensão

Afinal, ela garante o fornecimento seguro e eficiente de eletricidade, conectando o sistema de distribuição pública às redes internas das edificações. Mais do que potência, exige conhecimento técnico, equipamentos adequados e conformidade com normas específicas.

Neste guia, vamos explicar de forma objetiva o que é uma instalação de média tensão, seus principais componentes e as regulamentações que orientam esse tipo de sistema. Vamos lá?

O que é uma instalação de média tensão?

A média tensão compreende a faixa de 1 kV a 36 kV, sendo amplamente utilizada para alimentar grandes consumidores de energia. Diferente das instalações de baixa tensão (residenciais ou comerciais de pequeno porte), a média tensão é capaz de atender demandas elevadas com menor perda de energia e mais estabilidade.

Nesse tipo de instalação, a rede elétrica de distribuição leva a energia até a subestação do consumidor, onde ocorre a transformação para baixa tensão, tornando-a compatível com o uso interno. Essa configuração reduz as quedas de tensão, garante maior eficiência e permite o funcionamento contínuo de máquinas e equipamentos de grande porte.

Por se tratar de um sistema de maior complexidade, a instalação elétrica de média tensão deve ser projetada e executada por profissionais habilitados, seguindo rigorosamente as normas técnicas e de segurança.

Além disso, o uso de Equipamentos de Proteção Individual (EPI’s) adequados é indispensável para preservar a integridade dos trabalhadores envolvidos.

Conheça os seus principais componentes

A instalação de média tensão envolve um conjunto de equipamentos e dispositivos que trabalham de forma integrada para garantir segurança, controle e eficiência. Entre os principais, estão:

Cabos e condutores: responsáveis pela condução da energia elétrica, dimensionados para suportar altas tensões e correntes, com isolamento adequado;

Chaves seccionadoras: permitem o desligamento manual de partes do sistema para manutenção ou manobras operacionais;

Disjuntores de média tensão: protegem a instalação contra sobrecargas e curtos-circuitos, interrompendo o circuito de forma automática;

Transformadores: realizam a transformação da tensão recebida para níveis mais baixos, adequados ao consumo interno;

Parafusos e barramentos: garantem conexões seguras entre os componentes;

Proteções e relés: monitoram o sistema, identificando falhas e garantindo a atuação rápida para evitar danos maiores;

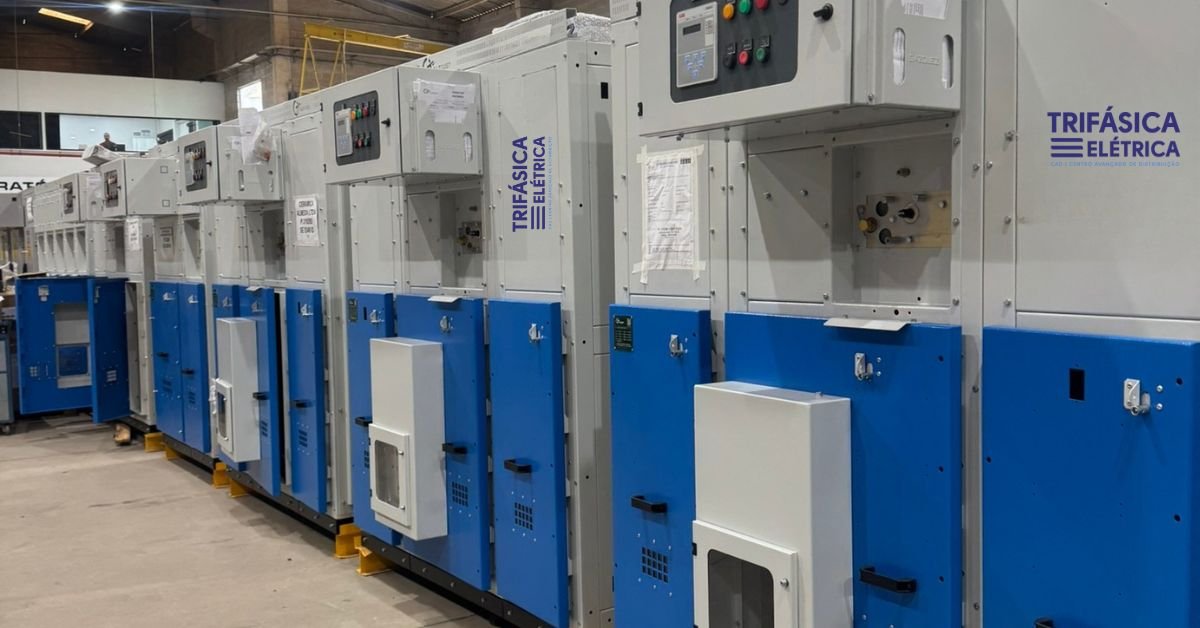

Painéis e cubículos metálicos: abrigam e organizam os dispositivos de manobra e proteção, oferecendo isolamento e segurança operacional.

Todos esses elementos devem ser escolhidos e instalados conforme as especificações técnicas, visando o desempenho ideal e a conformidade com as exigências legais.

Veja quais são as principais normas e regulamentações

A instalação elétrica de média tensão no Brasil é regulamentada por normas e legislações que estabelecem requisitos mínimos de segurança e desempenho. O atendimento a essas regras é obrigatório e evita riscos operacionais, acidentes e penalidades.

ABNT NBR 14039: trata de instalações elétricas de média tensão de 1,0 kV a 36,2 kV, abrangendo desde o projeto até a manutenção;

NR 10: Norma Regulamentadora que define diretrizes de segurança em instalações elétricas e serviços com eletricidade, incluindo a obrigatoriedade do uso de EPI’s;

Resoluções da Aneel: regulamentam a conexão de unidades consumidoras à rede de distribuição, determinando critérios técnicos e contratuais.

Seguir essas normas assegura a operação correta do sistema e a preservação de vidas e a continuidade do fornecimento de energia.

O futuro da sua instalação começa aqui

A instalação elétrica de média tensão é um sistema robusto e indispensável para operações de alto consumo de energia. Composta por cabos, disjuntores, transformadores e outros componentes especializados, ela garante fornecimento estável, seguro e eficiente, desde que seja executada conforme normas e regulamentações específicas.

Empresas, supermercados, shoppings, hospitais e outros empreendimentos que atuam nesse nível de tensão devem contar com fornecedores e profissionais qualificados para garantir não apenas a performance, mas também a segurança e a conformidade legal.

A Trifásica Elétrica é referência nacional nesse segmento, oferecendo soluções completas em média tensão e sendo o maior centro de distribuição elétrica de 15 a 36 kV do Brasil. Acesse o nosso site e veja como podemos ajudar seu negócio a operar com energia de forma eficiente e segura.
