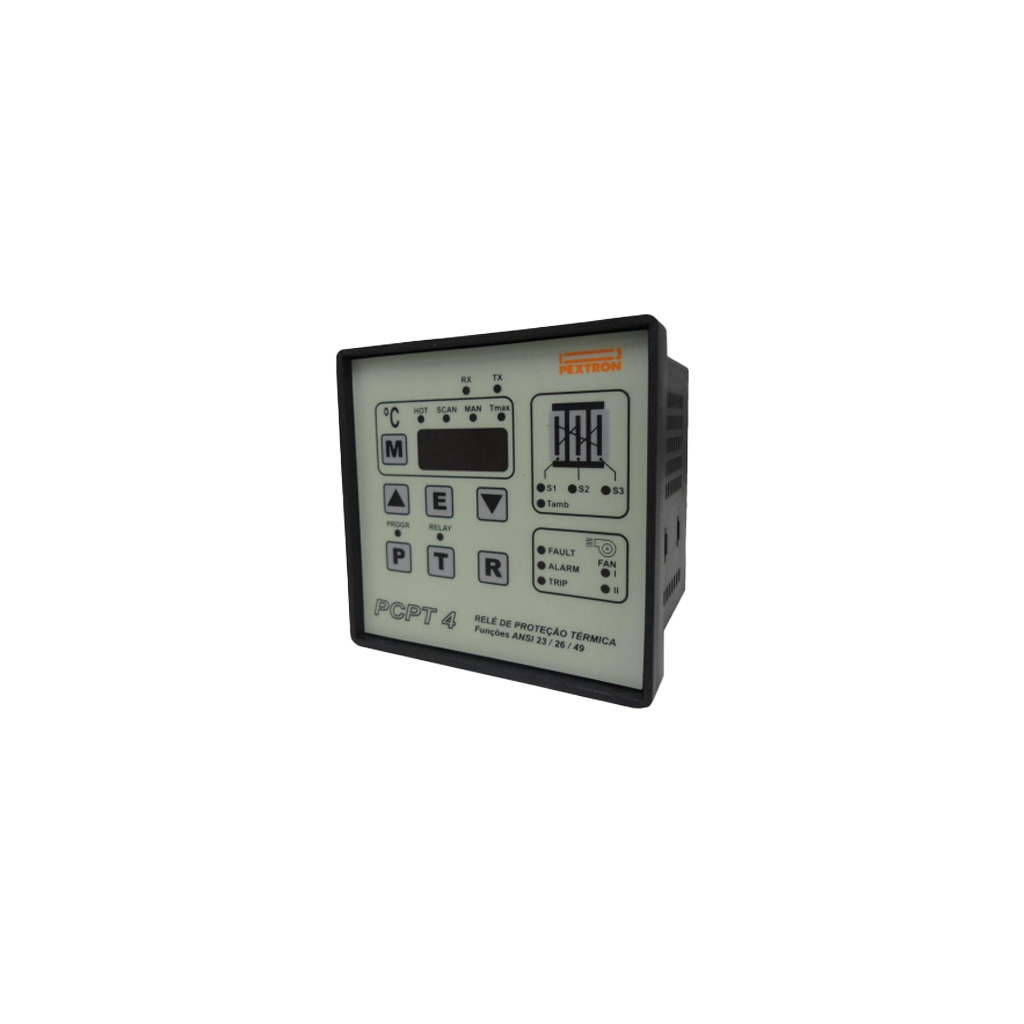

Relé Pextron PCPT 4

O Relé Pextron PCPT 4 é um dispositivo de proteção térmica digital microprocessado, desenvolvido para aplicações em sistemas de média tensão, como transformadores a seco e outras máquinas elétricas. Com múltiplas funções de proteção ANSI, comunicação MODBUS® RTU e design robusto, oferece alta confiabilidade e facilidade de integração em sistemas de automação industrial.

Características Técnicas Principais:

• Funções de Proteção ANSI:

  • 23: Dispositivo de controle de temperatura.

  • 26: Dispositivo térmico do equipamento.

  • 49: Relé térmico para máquina elétrica ou transformador.

• Entradas e Saídas:

  • 4 entradas para sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250°C).

  • 1 saída de comando para alarme (ALARM).

  • 1 saída para comando de desligamento (TRIP).

  • 1 saída para falha de sensor aberto ou curto (FAULT).

  • 2 saídas para controle de ventiladores (FAN I e FAN II).
