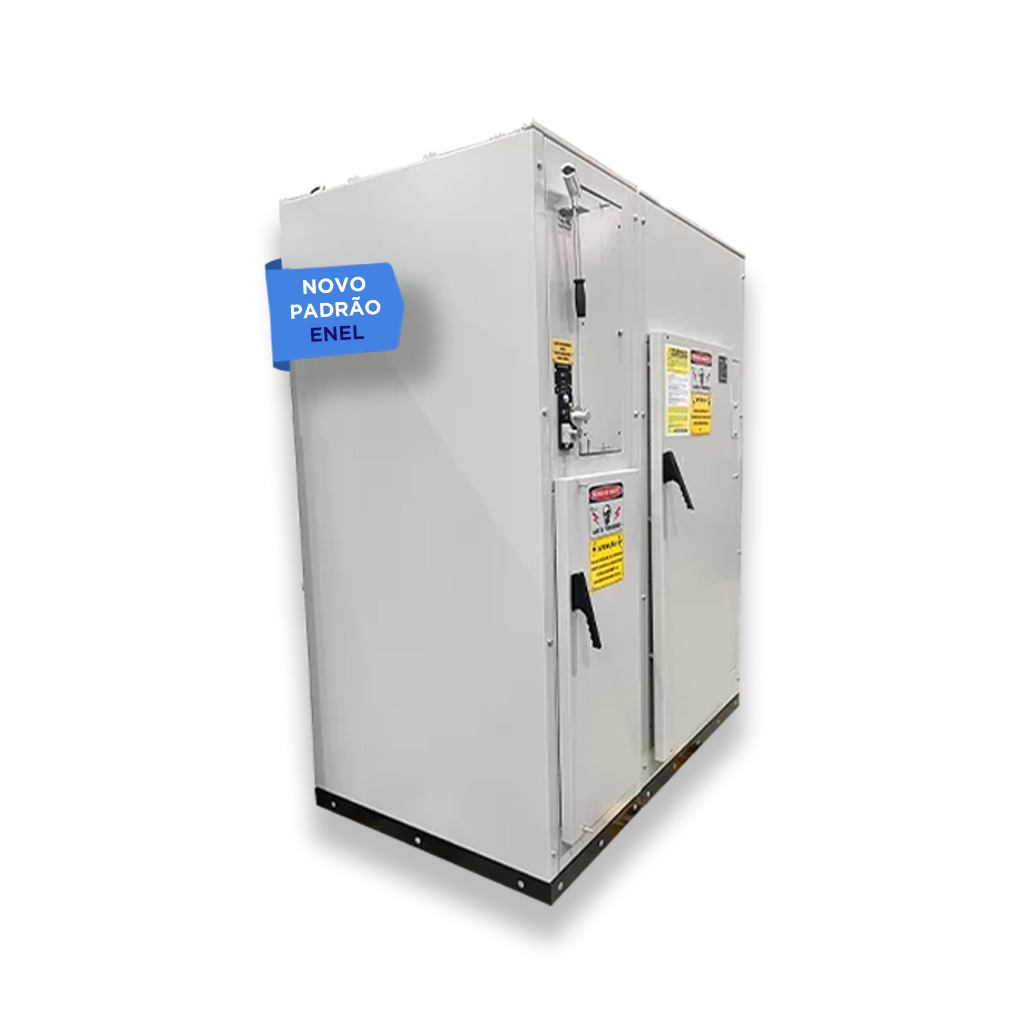

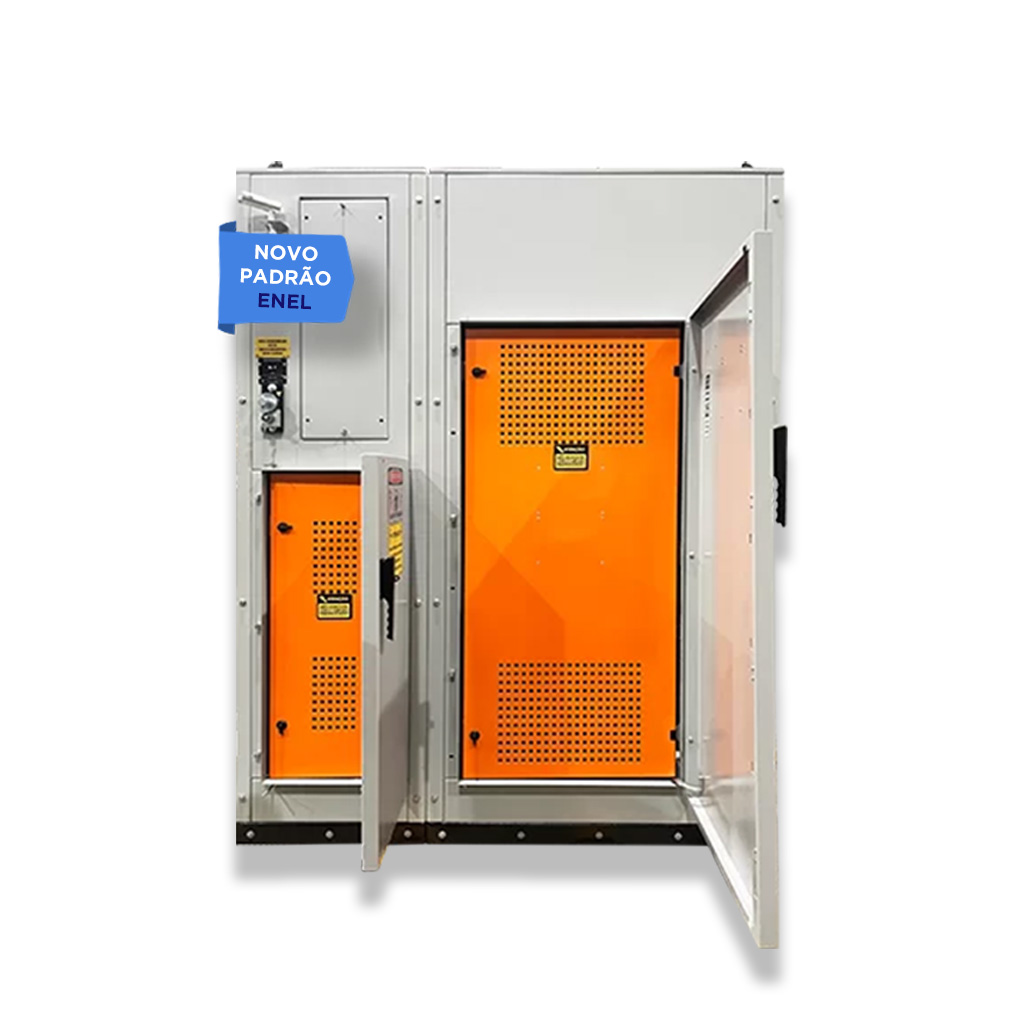

Cubículo Simplificado Interno Enel 15kV LD

A Trifásica Elétrica possui o Cubículo Simplificado Interno Enel 15kV LD de média tensão com as seguintes especificações:

Aplicação​:
Para instalações até 300 kVA em conformidade com Lig de Média Tensão Eletropaulo, classe de tensão 15 kV, corrente nominal de 400 A.

Em conformidade com a Norma NBR 62271-200, cabine compacta para uso
ao Tempo

Ensaios de Tipo:

• Elevação de temperatura
• Ensaio de curto circuito de curta duração 16 kA – 1seg
• Ensaio de resistência dos barramentos
• Ensaio de tensão aplicada
• Ensaio de impulso atmosférico
• Ensaio de arco interno devido falha interna AFL/ 12,5 kA – 1seg
• Ensaio de grau de proteção

​Ensaios de Rotina em Fábrica:

• Resistência Ôhmica dos Barramentos e Contatos
• Resistência de Isolação
• Tensão Aplicada Freqüência Industrial 60 hz
• Resistência de isolação após tensão aplicada
• Ensaio funcional (operação de chaves seccionadora)
• Ensaio dos Intertravamentos elétricos e Mecânicos

» Cabine uso Interno:

Medidas (A/L/P)
A = 1950mm
L = 2550mm
P = 1000mm
Peso = 850 Kg

» Disponível:
Entrada de Cabos e Medição pelo lado Direito ou Esquerdo.
