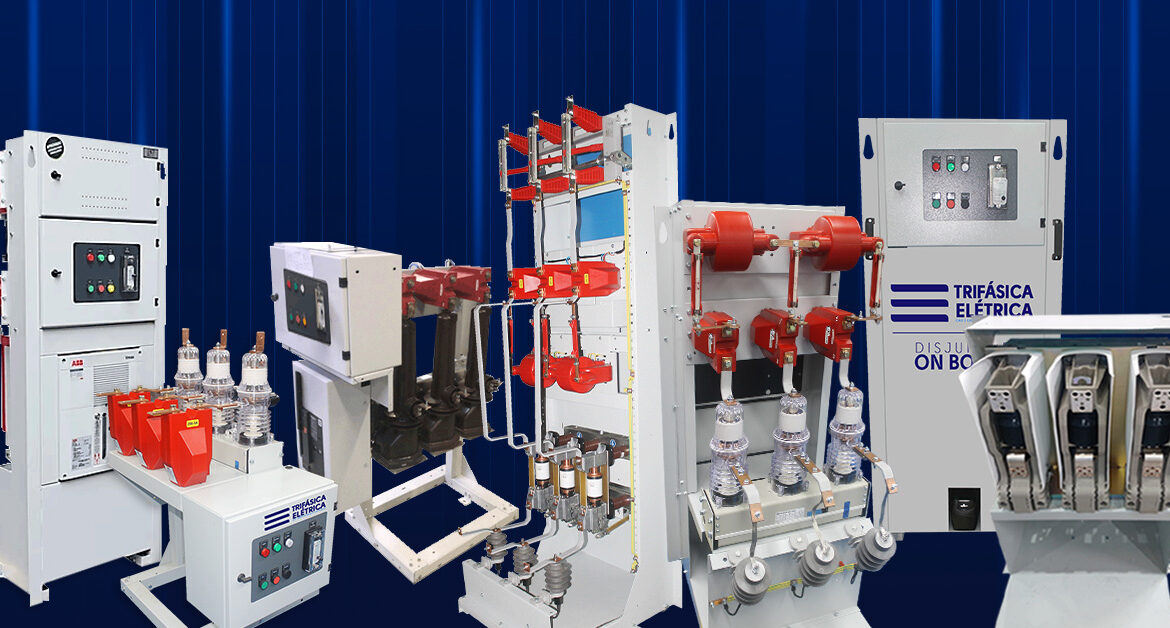

Os disjuntores de média tensão desempenham um papel fundamental na proteção e no controle de sistemas elétricos que operam entre 15kV e 36kV. Eles garantem a segurança das instalações ao interromper correntes de falha e minimizar danos aos equipamentos. Neste artigo, abordaremos os principais tipos de disjuntores de média tensão e suas aplicações, além das opções disponíveis no mercado.
Tipos de Disjuntores de Média Tensão
Os disjuntores de média tensão podem ser classificados de diversas formas, de acordo com sua estrutura e tecnologia de interrupção. A seguir, explicamos as principais classificações e suas aplicações.
- Disjuntor Frontal x Disjuntor Lateral
- Disjuntor Frontal: O mecanismo de operação está localizado na parte frontal do disjuntor, permitindo que as operações de abertura e fechamento sejam realizadas pela frente. Essa configuração facilita o acesso ao comando, especialmente em instalações onde o espaço frontal é mais acessível.
- Disjuntor Lateral: O mecanismo de operação está posicionado na lateral do disjuntor, permitindo que as operações sejam realizadas pelo lado. Essa disposição é útil em instalações onde o acesso lateral é mais conveniente ou onde o design do painel elétrico favorece essa configuração.
- Disjuntor On Board x Off Board
- Disjuntor On Board: Trata-se de um disjuntor onde todos os dispositivos necessários para a operação do sistema de proteção estão integrados em uma única estrutura, frequentemente denominada carrinho. Esse arranjo permite um cubículo de proteção mais compacto, com toda a solução pré-montada e testada, exigindo apenas a conexão primária para sua utilização.
- Disjuntor Off Board: Esse tipo de disjuntor não conta com os equipamentos de proteção incorporados à sua estrutura, exigindo que os componentes do sistema sejam instalados separadamente, conforme a necessidade do projeto.
- Disjuntor a Vácuo x Disjuntor SF6
- Disjuntor a Vácuo: Utiliza uma câmara de vácuo para extinguir o arco elétrico, sendo altamente eficiente e com baixa necessidade de manutenção. É indicado para aplicações industriais e concessionárias que exigem alta confiabilidade e durabilidade.
- Disjuntor SF6: Emprega gás hexafluoreto de enxofre (SF6) como meio de isolamento e extinção do arco elétrico. Oferece alta capacidade de interrupção e é amplamente utilizado em subestações e redes de distribuição de energia.
Opções Disponíveis para Disjuntores de Média Tensão
Além da classificação por tipo, os disjuntores de média tensão podem contar com diferentes configurações e acessórios para atender às necessidades específicas de cada aplicação. Algumas das principais opções incluem:
- Disjuntor com Relé e TC (Transformador de Corrente): Essa configuração permite a medição de corrente elétrica, protegendo o sistema contra sobrecorrentes e curto-circuitos.
- Disjuntor com Relé, TC e TP (Transformador de Corrente e Transformador de Potencial): Além da proteção contra sobrecorrente, essa versão possibilita a medição de tensão e a proteção contra surtos e falhas de tensão.
- Disjuntor com Relé, TC, TP, Chave Seccionadora e Para-raio: Opção completa que inclui proteção adicional contra surtos elétricos e permite a abertura e o seccionamento do circuito de forma segura e eficiente.
- Disjuntor com Opcional de Nobreak e Acionamento: Pode incluir um sistema de nobreak para garantir a operação contínua mesmo em casos de falha de alimentação externa, além de opções de acionamento elétrico ou manual para maior flexibilidade operacional.
Conclusão
A escolha do disjuntor de média tensão adequado depende das necessidades específicas de cada instalação elétrica. Seja um modelo frontal ou lateral, on board ou off board, a vácuo ou SF6, contar com um equipamento de qualidade e bem dimensionado é essencial para garantir a segurança e a eficiência do sistema elétrico. Além disso, as diversas opções de configuração permitem personalizar o disjuntor para atender melhor às exigências do projeto.
Na Trifásica Elétrica, fornecemos uma linha completa de disjuntores de média tensão, com diferentes configurações e acessórios, garantindo soluções confiáveis para proteção elétrica em redes de 15 a 36kV.
Então, se você está precisando de disjuntores de média tensão ou outros materiais para cabine primária, entre em contato conosco! Será um prazer lhe ajudar!
