Se você trabalha com instalações elétricas de média tensão, provavelmente já ouviu falar na câmara de manobra. Mas você sabe exatamente o que ela é, onde é utilizada e por que ela é essencial para a segurança e eficiência do sistema elétrico? Neste artigo, vamos explicar tudo o que você precisa saber sobre esse importante componente da infraestrutura elétrica — e mostrar como os terminais desconectáveis fazem parte desse conjunto.
O que é uma câmara de manobra?
A câmara de manobra é um compartimento técnico onde são instalados os equipamentos responsáveis por comandar, proteger, seccionar ou comutar circuitos elétricos em redes de média tensão, geralmente entre 1 kV e 36 kV. Ela abriga dispositivos como:
- Disjuntores
- Chaves seccionadoras
- Fusíveis
- Transformadores de corrente e potencial
- Barramentos
- Relés de proteção
O termo “câmara” refere-se ao espaço fechado e protegido onde esses equipamentos são instalados. Já “manobra” diz respeito às operações elétricas realizadas ali — como ligar, desligar, comutar ou isolar partes do sistema.
Para que serve a câmara de manobra?
A principal função da câmara de manobra é garantir a continuidade e a segurança da distribuição de energia elétrica, mesmo em situações de falha ou manutenção. Em outras palavras, ela permite que os operadores controlem o fluxo de energia, isolando áreas específicas, protegendo equipamentos e garantindo o funcionamento seguro da rede elétrica.
Além disso, ela facilita a realização de manutenções programadas e evita que uma falha pontual cause interrupções em toda a instalação.
Onde é usada?
A câmara de manobra é um item essencial em diversos tipos de empreendimentos e instalações que operam com média tensão. Ela é comumente encontrada em:
- Subestações compactas ou convencionais
- Indústrias e grandes comércios
- Supermercados, shoppings e hospitais
- Condomínios residenciais e centros logísticos
- Propriedades do agronegócio (como sistemas de bombeamento e pivôs)
Tipos mais comuns de câmaras de manobra
Existem diferentes tipos de câmaras de manobra, e a escolha depende do ambiente, da aplicação e do nível de proteção necessário. Os principais tipos são:
- Câmara de manobra subterrânea
Geralmente construída em alvenaria ou concreto, instalada abaixo do solo com acesso por tampas. É comum em redes urbanas subterrâneas. Embora funcione bem, requer maior cuidado com ventilação e proteção contra umidade.

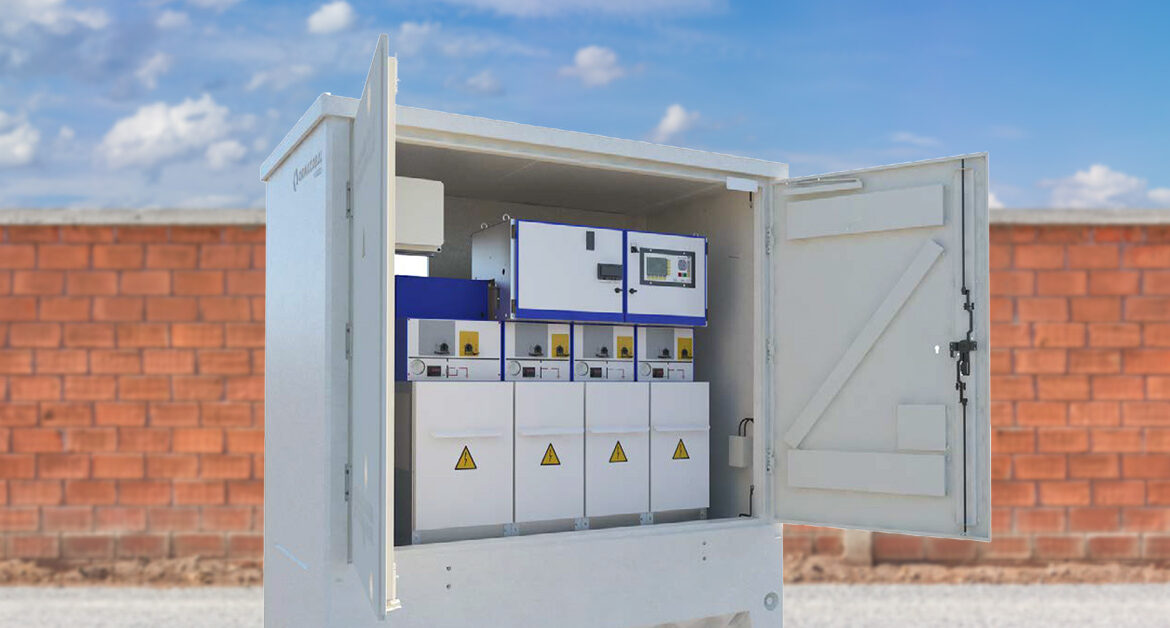

- Câmara metálica blindada (cubículo)
Esse é o modelo mais moderno, compacto e seguro. Também conhecido como cubículo blindado, é fabricado em chapa metálica e possui compartimentos internos separados para cada função (manobra, proteção, medição etc.).
O grande diferencial é a blindagem total contra contatos acidentais e arcos elétricos, o que aumenta significativamente a segurança operacional. Além disso, oferece maior durabilidade, menor necessidade de manutenção e instalação mais rápida. É a escolha ideal para ambientes industriais, centros comerciais e locais onde a segurança é prioridade.
Qual a relação entre a câmara de manobra e os terminais desconectáveis?
Um item fundamental no funcionamento seguro da câmara de manobra são os terminais desconectáveis de média tensão. Eles são responsáveis por fazer a ligação dos cabos de energia aos equipamentos da câmara, como transformadores, chaves e disjuntores, de forma modular, segura e plugável.
Diferente dos terminais convencionais, os terminais desconectáveis permitem que a conexão elétrica seja feita e desfeita com facilidade, sem a necessidade de desmontar ou acessar diretamente partes energizadas. Eles são geralmente do tipo “cotovelo” (elbow) e se encaixam nas buchas dos equipamentos com isolamento total.
Dentro de uma câmara metálica blindada, por exemplo, os terminais desconectáveis são a melhor solução para conectar cabos com rapidez e segurança, facilitando manutenções, trocas e manobras sem comprometer a integridade da instalação.
